今天给大家拆开看看内部

包装欣赏

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

首先是外包装,零售的卡式包装,一次性开启杜绝翻新

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

包装正面

包装背面有中文的介绍,可以看出是国内制造国内销售的产品

型号是LRWM05U-BNNNC

拆解环节

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

这款读卡器拆解很简单,先将读卡器文字多的那一面朝上,从USB口带接缝处将两个棕绿色塑料向下压,就能从后方推出整个结构,黑色塑料部分和绿色塑料部分通过挂绳孔附近的一个卡扣连接

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

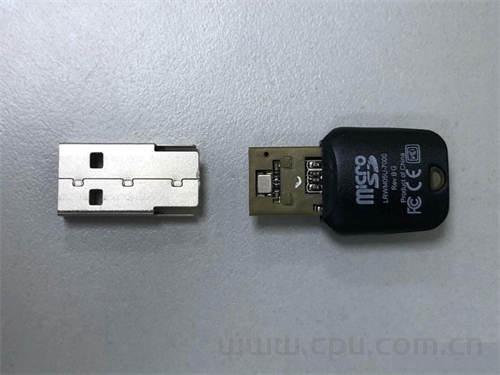

拆掉USB头

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

翻到正面,可以看到触点是双排的,物理上支持UHS-II

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

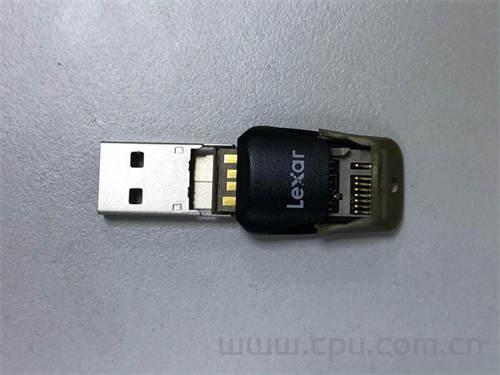

从另一侧按下塑料即可推出内部结构

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

本次拆解属于无损拆解,可以很容易的取出读卡器塑料壳内的部分

取出内脏

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

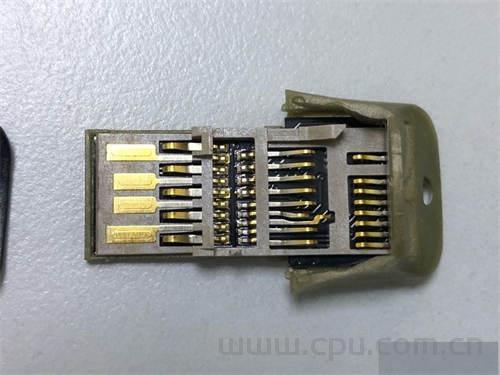

PCB被放置在一个塑料托架里面,这张图可以看到USB3.0 的9个触点和UHS-II的双排触点

PCB一面全是触点

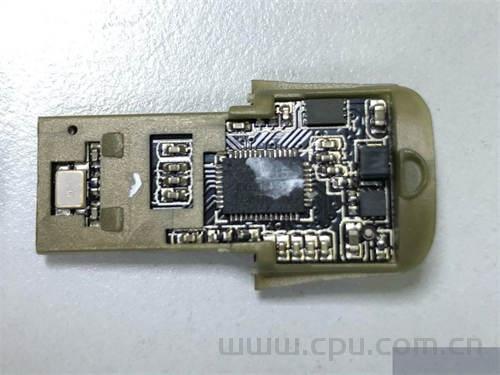

翻到背面,PCB被塑料托架很好的保护,没有使用牛屎芯片!

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

主芯片

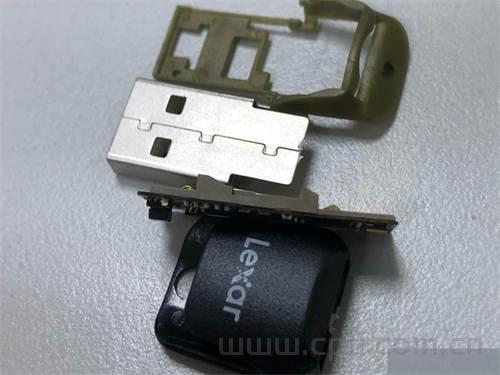

取下托架,侧面看PCB很薄

去掉托架,

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

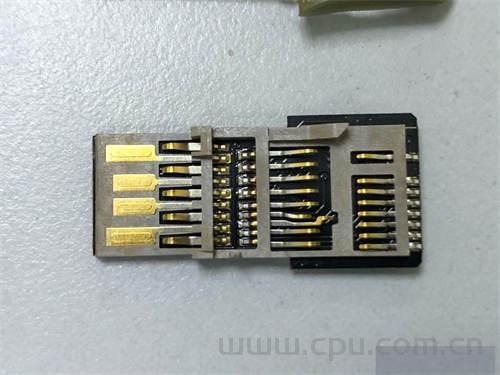

正面金灿灿的触点

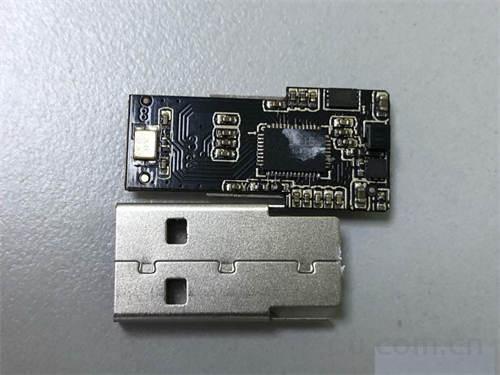

翻到背面,主芯片为Genesys GL3215,支持UHS-II

通过硅脂将USB金属部分与芯片连接,将芯片的热量传导给USB口金属部分,避免温度过高

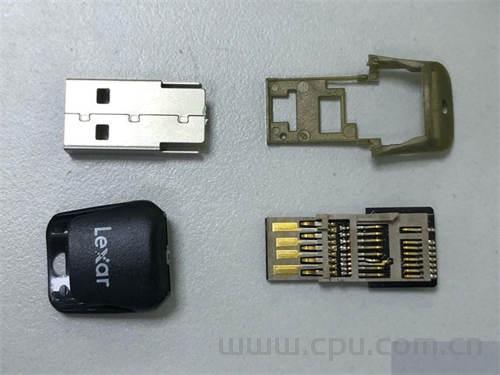

来个全家福:读卡器由四个部分组成,分别是USB口、塑料支架、塑料外壳以及PCB板

全家福

被码友封神的雷克沙豆豆USB3.0 TF读卡器LRWM05U-BNNNC拆解 内部到底什么样?

总结

读卡器物理支持UHS-II,主芯片支持UHS-II。

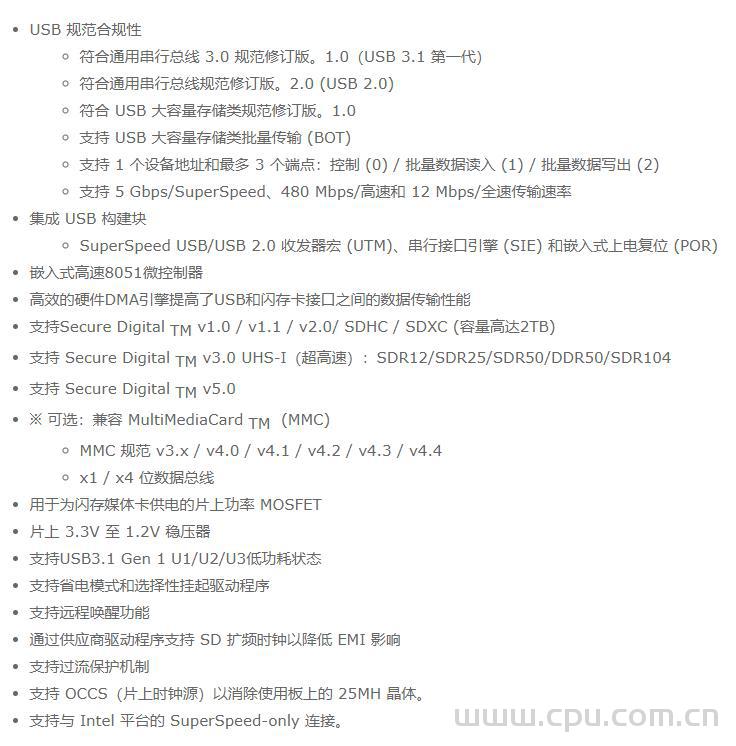

读卡器主芯片Genesys GL3215规格参数:
